換気シリーズ

ELフィルター

給気口パスカル7用3次元高性能フィルター『ELフィルター』

製品紹介/特徴

給気口パスカル7用ELフィルターは、PM2.5対策高性能フィルターで、非常に小さな粒子まで分離できる高い性能を持っています。

  • 3次元構造により経年によるフィルター抵抗が少なく、長期間、高い性能を保ちます。
  • 交換時期はおよそ2年程度と使用期間が長いのが特徴です。(外気の環境条件にもよる。)
  • 他の同等性能のフィルターと比較して、風量の低下が低く、吸着力が長く維持します。
  • スウェーデン製

使用上の注意事項

  • ELフィルターの交換時期は、外気の環境条件によって変化しますが約2年間が目安です。(水洗い不可)
  • 台風や吹雪などの雨、風、雪が強い場合は、一時的にシャッターを閉じてください。
  • 外気温がマイナス環境下で、室内温度が高い場合、本体表面や内部に結露が発生することがありますので、布等で拭いてください。

製品写真を拡大して見る

webショップ「ショップ・ジェイベック」
フィルターのご注文はこちらのSHOP・JBECKからどうぞ

仕様一覧

品名 ELフィルター ELカプラー
寸法(径×幅×奥) φ96×102mm φ98×□147×115mm
材質 ウレタン+ポリエチレン樹脂 ABS樹脂
質量 500g/個 500g/個
ホワイト ホワイト

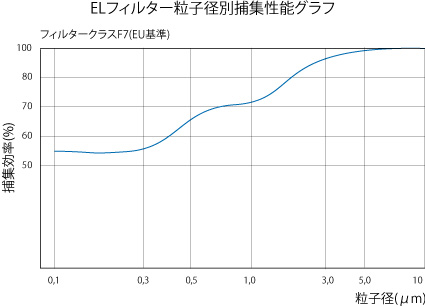

データ

製品写真

準備しておくと良い道具
  • 掃除機、手袋、雑巾、脚立や椅子、プラスとマイナスドライバー、メジャー、キリ、水平器、金槌、皿頭木ネジ×4本/個、石膏ボード用アンカー×4本/個(石膏ボードにビスをネジ止めする場合、固定できない場合が多いため、あらかじめ市販のアンカーを用意します。)
  • 施工する際は、高所であっても安定した足場の上で作業してください。
  • 怪我防止のため、必ず手袋等を着用した上で作業してください。
  • ELフィルターの交換時期は、外気の環境条件によって変化しますが約2年間が目安です。
  • ELフィルターは、保護袋から取り出した後、ほこり等が付着すると性能が落ちますので、取付け直前まで保護袋を開けないでください。
部品説明
□ELフィルター施工手順(標準パスカル7→パスカル7ELフィルター用へ)

準備しておくと良い道具(上記載)

石膏ボード用アンカー×4本/個

パスカル表カバーを外す

シャッターガイド四隅のビスを外す

シャッターガイドを外す

カプラー10r(水返し付)を外す

ELカプラーを一旦差し込む

四穴位置に印をつける

四穴位置をキリで穴あけ

石膏ボード用アンカーをつける

テレスコープパイプの清掃

テレスコープパイプを差し込む

四穴をビスで固定する

黒色標準フィルター取付け

矢印の方向は室内側

ELフィルターを差し込む

奥まで押し込む

シャッターガイドを押し込む

シャッターガイドはビス止め不要

パスカル表カバー取付け

出来上がり

□パスカル表カバー清掃方法

フィルターガイドAを外す

標準フィルターを外す

フィルターガイドBを外す

パチット3個付属

パチットを外す

パスカル表カバーを清掃

水滴を拭き取る

表面も拭き取る

乾かして出来上がり

□パスカルシャッターガイド清掃方法

シャッターガイドを洗う

羽が外れないよう注意

乾かして出来上がり

価格

品名 価格
ELフィルター 6,500円(税抜)/個
ELカプラー 1,000円(税抜)/個

オプション品

品名 税抜価格 備考
標準フィルター 500円 材質:ポリウレタン 寸法:H150×W150mm
標準フィルター(6枚入り1セット) 3,000円 材質:ポリウレタン 寸法:H150×W150mm
花粉フィルター 1,200円 材質:PET 寸法:H150×W150mm
花粉フィルター(6枚入り1セット) 7,200円 材質:PET 寸法:H150×W150mm
パチット 200円 パスカル用気流止め
断熱パチット 300円 パスカル用断熱気流止め
黒外ガラリ 1,000円 パスカル用黒色ガラリ

フィルターのご注文はこちらのSHOP・JBECKからオンラインでご注文頂けます。
