21世紀の軒・破風・土台通気ガラリ『Outinデハイリ~』

製品紹介/特徴

デハイリ~に採用されている3次元不織布は、空気を通し雨を防ぐ繭(まゆ)のように縦横に入り組んだ繊維で雨・雪の吹き込みを防ぎます。NEWアウトインをさらに進化させ雪の吹き込みを完全に防ぎ、掃気量も向上しています。吹雪の多い北海道・東北に最適です。防虫用に土台の通気ガラリとして利用することもできます。

  • 小屋裏内外温度差を5℃以下に
  • 市販品の4倍を越える掃気量
  • 市販品の3倍以上の雨の進入限界(40~60m/sec)
  • 躯体の感想を保つ圧倒的な放湿
  • 吹雪の完璧な侵入防止
  • 拡大する応用性
  • 両面のコーキングしろ
  • 被着面のエンボス加工、反発の曲り圧着
  • 抜群の作業性(超軽量・切断・釘打)
  • 継ぎ目の耐久性・水密パッキン

製品写真を拡大して見る

特許第2677319号/特願平10-127216号/特願2001-162464号/特願2001-248827号

仕様一覧

品名 デハイリー
寸法
(厚×幅(片面)×長)
21×45×1820mm
寸法図
有効換気面積(cm2) 278cm2/本 153cm2/m
有効開口面積
αA(cm2)
αA=4.29×Q0.335×2(Q≦17m3/h)
αA=6.23×Q0.204×2(Q>17m3/h)
原材料 耐候性ポリプロピレン+3次元不織布

データ

納まり図

標準納まり図

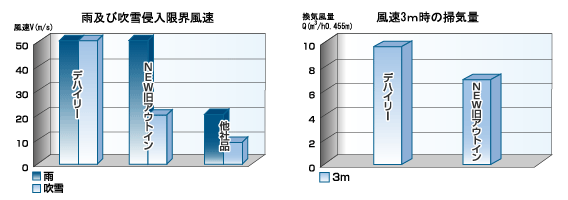

デハイリー性能比較

3次元不織布異物分離のメカニズム

不織布

  1. 空気は通過し、異物は蓄積
  2. 逆風と異物の自重剥離によって洗浄
  3. 雨による洗浄

3次元不織布の内部構造は繊維の柱が縦横ランダムに入り組んでいます。
空気中の雨粒、雪片は風の流れに乗り、速度を持って通過する際に衝突、蓄積し、不織布表面に膜を形成します。
自重剥離を繰り返し、雨による洗浄効果で不織布内部は綺麗な状態を保ちます。

施工写真

野縁に取付け

軒に固定します

施工写真1

施工写真2

価格

品名 価格
デハイリー 39,600円(税抜価格)/ケース(20本入)
